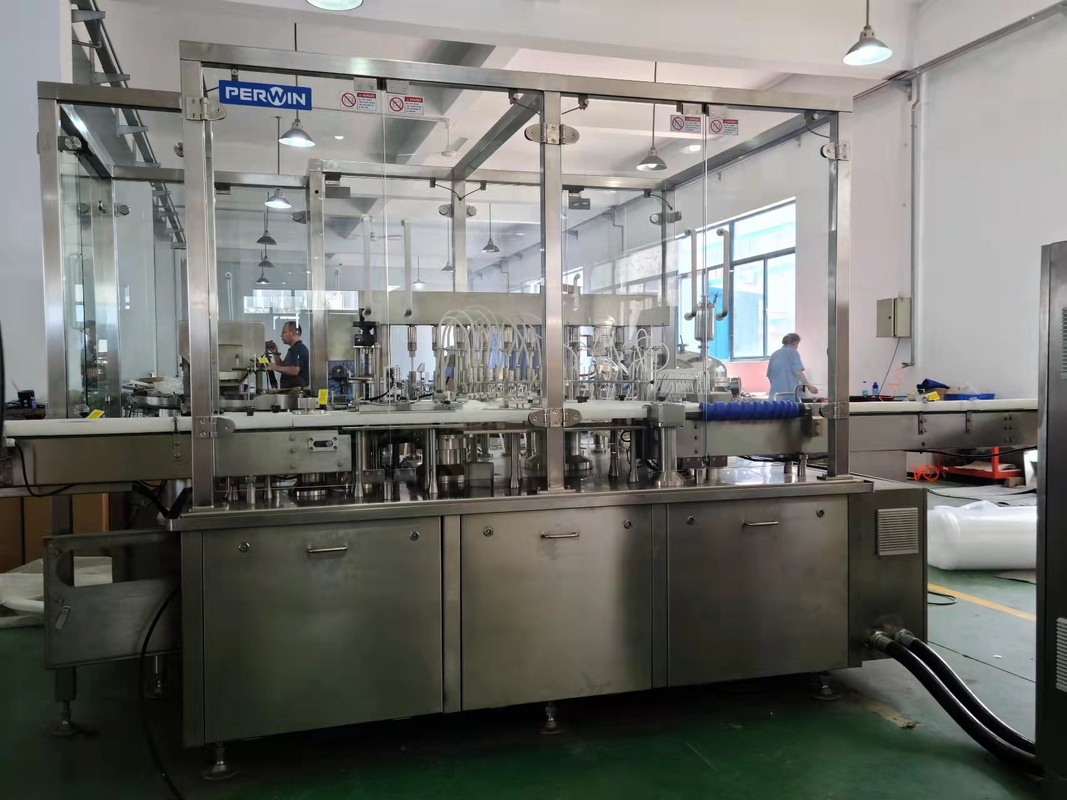

Hochgeschwindigkeits-Fläschchen-Abfülllinie für Serumkontrollen und Kalibratoren

Hochgeschwindigkeits-Vial Filling Line For Serum-Kontrollen und -kalibrierer

Hochgeschwindigkeits-Vial Filling Capping And Labelings-Maschine für Diagnosereagenzien

1. Kurze Einleitung.

• Diese füllende Fertigungsstraße wurde von unserer eigenen Firma mit dem Mit der Flasche füttern der Drehscheibe, Argonfüllung, Serumfüllung entworfen und verstopfte, Inline-Probenahme und Zurückweisung, trockene Behältertabelle des Frostes und bedeckte, die Kennzeichnung mit einer Kappe und druckte Bearbeitungsnummer etc. Diese füllende Linie stabile Fahrgeschwindigkeit ist 150~250bottles/min. Sie ist besonders für Flaschen 5~20ml bestimmt.

2. Arbeitsprozeß

2.1. Mit der Flasche füttern der Drehscheibe.

• Setzen Sie die Flaschen in die Drehscheibe, und die Flaschen werden zur füllenden Verstopfungsund mit einer Kappe bedeckenden Maschine automatisch transportiert.

2.2. Füllen, Maschine verstopfend.

• Wenn die Flaschen zum Sternrad kommen, beginnt die Maschine Abfüllvorgang der weiteren Verfolgung (füllendes Argon (10 Köpfe) und flüssig (10 Köpfe)). Nachdem man gefüllt hat, verstopfen Maschine (18 Köpfe) die beides vollen Verstopfungsund halb-Verstopfungsprozeß beenden kann, der den Frost sicherstellt, der trocken sind und die Nichtfrosttrockenstoffe, die durch eine Linie beendet werden.

2.3. Mit einer Kappe bedeckende Maschine.

• Die Maschine ist Drehart mit einer Kappe bedeckende Maschine mit 16 mit einer Kappe bedeckenden Köpfen. Wir setzen unsere späteste Technologie des Induktionsdrehmomentbegrenzers ein, um Drehmomentkraft zu justieren, um das richtige Mit einer Kappe bedecken sicherzustellen. Die stabile Fahrgeschwindigkeit ist 200~ 250pcs/min.

2.4. Etikettiermaschine.

• Nachdem man Verstopfungsund mit einer Kappe bedeckende Maschine gefüllt hat, werden die Flaschen an vertikale Art Etikettiermaschine der runden Flasche geliefert, die die Aufkleberkennzeichnung beendet. (die Bearbeitungsnummer, das Produktionsdatum, das Verfallsdatum druckend, ist etc. für Ihr optionales)

3. Technische Eigenschaften

3.1. Füllen, Maschine verstopfend

3.1.1. Eigenschaften.

L die Betriebsschnittstelle ist LCD-mit Berührungseingabe Bildschirm, und ganze Maschine wird durch PLC gesteuert.

L, welches die Betriebsweise aus produktivem Betrieb und rüttelndem Modus verfasst wird (für die Prüfung).

L alle materiellen Kontaktteile des Produktes stimmen mit dem spätesten GMP-Standard überein.

L nehmen Drehart verfolgen ununterbrochen füllende Methode an, die hohe Genauigkeit, schnelle Geschwindigkeit, Kompaktbauweise, bequeme Bedienung und Wartung hat.

L diese Ausrüstung hat die gleiche treibende Kraft für mit der Flasche füttern in der Schraube, mit der Flasche füttern im Astrolabe, Arbeitsastrolabe, Flaschenertrag Astrolabe und Verstopfung des Drehkopfes und Verstopfung des Kopfes, die keine gehaftete Flasche sicherstellen, und des ganzen Ausrüstungsendes, das den Stecker, genau halb-verstopfen oder voll-verstopfen und andere mechanische Bewegungen mit örtlich festgelegten Parametern nimmt. Der Ganzarbeitsprozeß, der in Schritt, stabil und zuverlässig läuft.

L der schützende Mechanismus der einzigartigen Entwurfsüberlastung der Flascheninputschraube schließt automatisch die Maschine, während die Flaschen während gehaftet erhalten, kommend in die Schraube und in den Astrolabe, die effektiv Schaden der Ausrüstung und der Betreiber vermeiden.

L der einzigartige Entwurf, der Kopfstruktur verstopft, stellt keinen Schaden von Steckern sicher.

L füllt nicht kein Nehmen und Verstopfung ab.

L Inline-Probenahme und überprüfen und weisen Flaschen ohne Stecker zurück.

L die Ausrüstung hat laufende Kontrollfunktion. Es gibt laufende Zustände von den Schlüsselkomponenten, die auf dem mit Berührungseingabe Bildschirm anzeigen, das den Betreiber ein klares Verständnis von der Maschinenfunktion macht und für Betrieb und Wartung, die gut.

L, wenn die Maschine unnormal läuft, alarmiert es nicht nur mit Ton und Licht, aber auf dem mit Berührungseingabe Bildschirm die Besorgnis erregenden Teile und die Ursachen auch anzeigen.

L die meisten Teile nimmt SUS 304, Aluminiumlegierung an, nehmen materielles Kontaktteil SUS 316L an, der mit GMP-Standards des pharmazeutischen Bereichs und anderer Industrien übereinstimmt.

L die ganze Maschine im europäischen Standard der Übereinstimmung.

3.1.2. Parameter

3.1.3. Hauptkonfiguration:

3.2. Mit einer Kappe bedeckende Maschine der Schraube.

PW-HX16 sechzehn geht mit einer Kappe bedeckende Maschine wird angewendet hauptsächlich an der pharmazeutischer und IVD-Industrie voran. Es kann das Flascheneingeben, die Kappe, die einziehen, das Kappenschrauben und Flasche automatisch beenden ausgebend für verschiedene Spezifikt. von HAUSTIER- oder Glasflaschen. Diese Maschine den modernen und zuverlässigen Frequenzumsetzer annehmen, zum von Geschwindigkeit, VON PLC-Kontrolle und von HMI zu ändern. Strukturell nimmt er Revolution des Planeten ebenso für Astrolabe, Rotation für mit einer Kappe bedeckende Köpfe an. 16 mit einer Kappe bedeckende Köpfe schrauben fest die Kappe beim Laufen. Sie nimmt Methode der pneumatischen oder elektromagnetischen Kupplung an, um die Kappe festzuklemmen und zu schrauben; dieses ist eine moderne mit einer Kappe bedeckende Ausrüstung, die Kompaktbauweise, stabiles Getriebe und Leistung hatte, bequeme Reparatur. Die Maschinenbewegungen wurden durch einzelnes entstellen Motor beendet, der zur Frequenzsteuerung der ganzen Maschine bequem ist. Durch Hauptmaschinenfrequenzsteuerung und apolare Geschwindigkeitsregelung des Förderers würde unterschiedliche Produktionsanforderung von verschiedenen Spezifikt. erfüllt sein. Diese Maschine nimmt Faseroptik-Sensor (FOS) an, der kleine Struktur hat und während Sitzungsfehler und Anzeigen auf mit Berührungseingabe Bildschirm, Schützen der Maschine und Gewährleistung der Produktqualität alarmieren und anhält wird.

3.3.1. Eigenschaften.

• Funktionierendes Standardmenü ist bunte 7 Zoll des mit Berührungseingabe Bildschirms und die ganze Maschine, die durch PLC kontrolliert ist.
• Betriebsart: produktiver Betrieb und Prüfungsrüttelnder Modus.
• Diese Maschine wird haftete nie die Flaschen, als Flascheninput-Schraubenstange, Flascheninput Astrolabe, Arbeitsastrolabe, Flaschenertrag Astrolabe, mit einer Kappe bedeckender gyrotraverse Mechanismus und mit einer Kappe bedeckende Köpfe, die ganz durch einen Antrieb gefahren werden, der die ganze Maschine sicherstellt, die entsprechend örtlich festgelegten Parametern mit einer Kappe bedeckt und genau die Kappe, das Mit einer Kappe bedecken und andere mechanische Bewegungen nimmt. Der ganze Prozess im Schritt, stabil und zuverlässig, der 100% kein unten fallen Kappen sicherstellt.
• Die einzigartige Entwurfsflascheninput-Schraubenstange, die schützenden Mechanismus überbelastet, stellt die Maschine her, zu schließen, wenn fest oder überbelastend, die Schaden der Maschine und der Betreiber vermeidet.
• Die Drehmomentkraft des Mit einer Kappe bedeckens ist justierbar zuverlässig, stabil, und vermeidet niedrige mit einer Kappe bedeckende Rate und zerstörende Kappen der traditionellen mit einer Kappe bedeckenden Methode--auf Kappe direkt sich setzen.
• Ursprüngliche Schaffung des planaren Nockenflaschen-Festlegungsmechanismus, des Drehmomentkraftbegrenzers im mit einer Kappe bedeckenden Mechanismus, in mit einer Kappe bedeckendem Dämpfungsmechanismus der Presse und in kundengebundenem in Verbindung tretendem großem Gebiet pneumatischen ‚clamping Mechanismus mit Kappen, mit einer Kappe bedeckende Köpfe und Flaschenkapseln sicherstellend hat keine relativen Bewegungen, das für das stabile Mit einer Kappe bedecken macht, und gute Qualität.
• Keine Flaschen, die nicht Kappen nehmen und keine nicht mit einer Kappe bedeckenden Flaschen.
• Automatische Ausschussflaschen oder Besorgnis erregende und schließend Abstiegfunktion, wenn Flaschen ohne Kappen oder lose Kappen (optionale Funktion), auf der Linie, die Rate zurückweist, 100% ist.
• Es hat eine Funktion der Überwachung während Maschinenbetrieb. Werden den Laufstatus von Schlüsselkomponenten der Maschine zeigen, die den Betreiber kennen gut den Laufstatus der Maschine macht, ist diese für das Funktionieren und die Instandhaltung gut. Wenn die Maschine Probleme und das Alarmieren traf, gibt es nicht nur solid und das helle Alarmieren, der Betreiber sieht auch offenbar im HMI über die Besorgnis erregenden Plätze und die Ursachen.
• Intelligente und Verriegelungskontrolle auf und ab der Stromausrüstung.

3.3.2. Parameter

3.3.3. Hauptkonfiguration:
